Кабель АПвБбШп: расшифровка, вес, диаметры и токовые нагрузки по ГОСТ

Опубликовано

15.07.2026

Вкл 20.07.2026

Проектирование силовых линий требует точных физико-электрических параметров: вес для расчёта нагрузки на барабан, диаметр для подбора труб, допустимый ток для выбора защиты. Разберём технические характеристики алюминиевых бронированных кабелей с изоляцией из сшитого полиэтилена, формулы расчёта падения напряжения и правила подбора сечения для подземных трасс.

Расшифровка маркировки и конструктивные отличия

Аббревиатура АПвБбШп расшифровывается по ГОСТ 164-83 (устаревший, но ещё применяемый в проектах):

А — алюминиевая токопроводящая жила.
Пв — изоляция из сшитого полиэтилена (XLPE).
Бб — броня из двух стальных лент.
Шп — защитный шланг из полиэтилена.

По актуальному ГОСТ 31996-2012 маркировка с двойной «Б» заменена на одинарную: АПвБШп. Конструктивно это тот же кабель. Если в проекте указан АПвБбШп, допустимо применять современный аналог АПвБШп при согласовании с проектировщиком.

Отдельно существует исполнение с герметизацией — АПвБШп(г). Индекс «г» указывает на наличие гидрофобного заполнителя и продольной влагонепроницаемости. Это критично для грунтов с высоким уровнем грунтовых вод или риском подтопления. Для сухих грунтов достаточно базового АПвБШп.

Таблица физических параметров: вес, диаметр, сопротивление

Для инженерных расчётов важны точные значения массы и наружного диаметра. Ниже приведены ориентировочные характеристики для 3- и 4-жильных исполнений 6–10 кВ.

Сечение, мм²	Наружный диаметр, мм	Вес, кг/км	R пост. тока, Ом/км
3×70	32–36	~2100	0,44
3×120	37–42	~2850	0,25
3×240	46–52	~4200	0,125
4×150	44–49	~3600	0,20

Примечание: значения приведены для кабелей 6–10 кВ. Точные параметры зависят от завода-изготовителя. Для расчёта падения напряжения используйте R при +90 °С (рабочая температура СПЭ).

Допустимые токовые нагрузки и расчёт падения напряжения

Допустимый ток для алюминиевых бронированных кабелей с изоляцией из сшитого полиэтилена в земле при +25 °С:

70 мм²: 210–240 А
120 мм²: 270–310 А
240 мм²: 390–440 А

Для расчёта падения напряжения в трёхфазной линии используйте формулу:

ΔU = √3 × I × L × (R × cosφ + X × sinφ)

где I — ток нагрузки, L — длина линии, R — активное сопротивление жилы, X — индуктивное сопротивление (для кабелей 10 кВ ≈ 0,08–0,12 Ом/км), cosφ — коэффициент мощности. Допустимое падение — не более 5% от номинала.

Подбор сечения: практические рекомендации

При проектировании подземной линии учитывайте три фактора:

Нагрев: сечение должно выдерживать максимальный ток с запасом 10–15%.
Падение напряжения: для длинных трасс (>500 м) увеличивайте сечение на одну ступень.
Механика: диаметр кабеля должен соответствовать внутреннему диаметру трубы с запасом 30–40% для протяжки.

Для кабеля для прокладки в земле с алюминиевой жилой оптимально начинать с 120 мм² при мощности 1–2 МВт. Всегда сверяйтесь с проектом и актуальными ПУЭ.

Точный расчёт параметров бронированного кабеля — основа надёжной силовой линии. Учёт веса, диаметра и токовых нагрузок на этапе проектирования исключает ошибки при закупке, доставке и монтаже подземных трасс.

Чем АПвБбШп отличается от АПвБШп?

АПвБбШп — маркировка по устаревшему ГОСТ 164-83, АПвБШп — по актуальному ГОСТ 31996-2012. Конструктивно это один кабель: алюминиевая жила, изоляция из сшитого полиэтилена, броня из стальных лент, полиэтиленовый шланг. При замене в проекте достаточно согласовать применение современного аналога.

Как рассчитать вес кабеля для доставки?

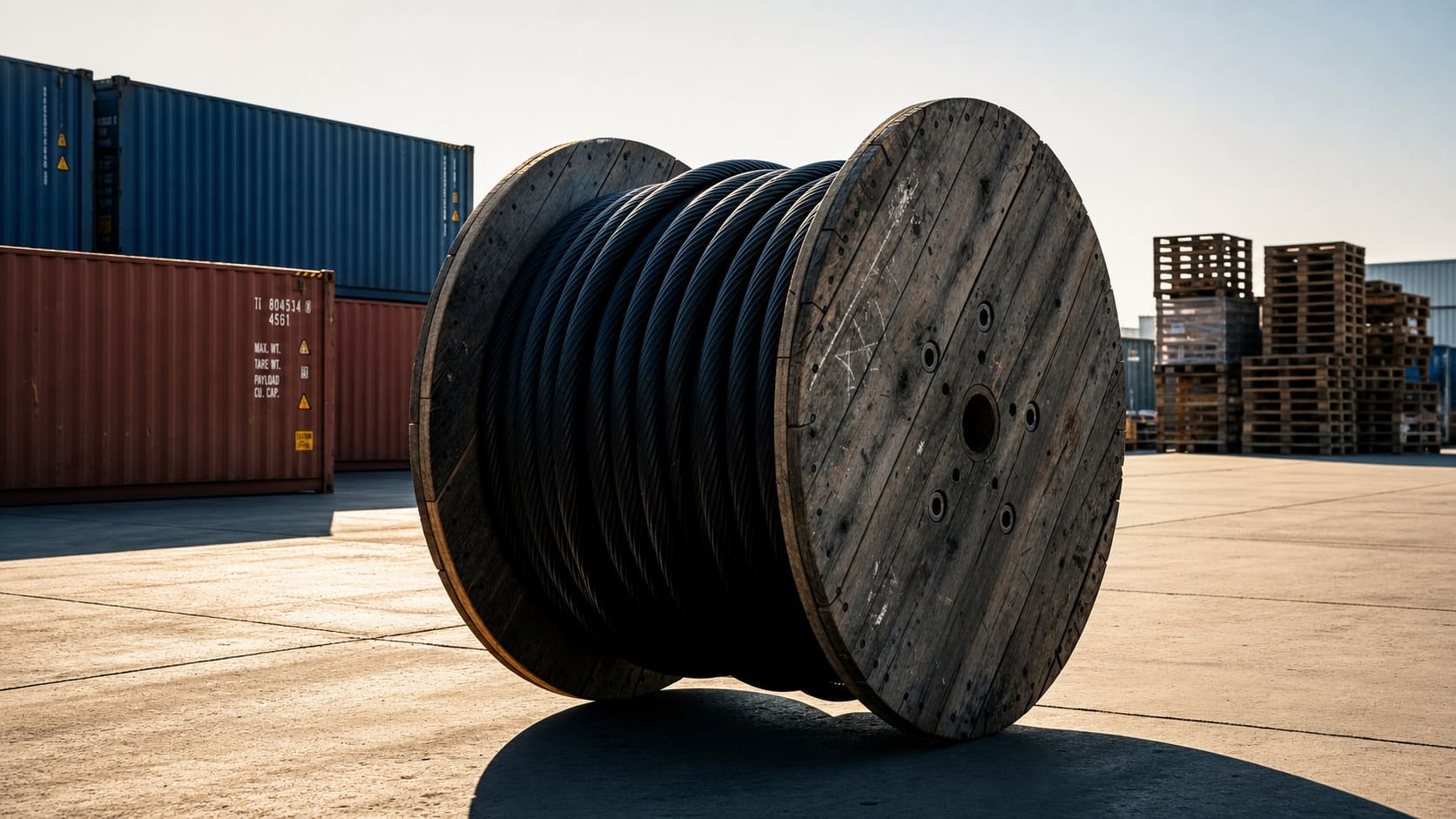

Умножьте длину трассы на вес из таблицы (кг/км) и добавьте 5–10% на разделку и запас. Для барабана учтите собственный вес катушки (200–500 кг) при подборе транспорта. При заказе нескольких марок суммируйте вес для оптимизации логистики.

Можно ли прокладывать в одной трубе с другими кабелями?

Да, но с учётом коэффициента снижения допустимого тока (0,8–0,9 при 2–3 кабелях в одной трубе). Обеспечьте зазор между кабелями для теплоотвода и используйте негорючие разделители при групповой прокладке. Для силовых и слаботочных линий применяйте раздельные трубы или перегородки.

Нужно ли заземлять броню алюминиевого кабеля?

Обязательно. Броню заземляют с обеих сторон трассы медным проводником сечением не менее 4 мм². Используйте болтовые зажимы или обжимные гильзы для надёжного контакта. Заземление брони защищает от пробоя изоляции, накопления статического заряда и обеспечивает безопасность при обслуживании.
