Телефонный кабель и СКС: виды, стандарты, выбор для офиса

Опубликовано

05.08.2026

Вкл 08.08.2026

Организация связи в офисе начинается с правильного выбора кабеля. Телефония, локальная сеть, видеонаблюдение — всё это требует чёткой структуры и подходящих марок проводников. Ошибка в подборе ведёт к помехам, низкой скорости и хаосу в серверной. Разберём, какой кабель использовать для телефонии и интернета, чем отличаются уличные и внутренние марки и как организовать СКС (структурированную кабельную систему) по стандартам.

Телефонные кабели: типы кабелей от «лапши» до магистралей

Для внутренней разводки телефонных линий исторически использовался плоский кабель ТРП («лапша»). Он дёшев и прост в монтаже, но подходит только для коротких участков внутри помещений. Для современных офисов и многоэтажных зданий применяют более надёжные типы кабелей связи:

ТСВ — телефонный соединительный провод. Используется для подключения абонентских устройств и коммутации в кроссах. Гибкий, удобный для монтажа в патч-панелях.
ТППэп — магистральный кабель для прокладки между зданиями или этажами. Содержит десятки и сотни пар, экранирован фольгой, защищён от влаги. Идеален для ввода связи в здание.

Если нужно подключить несколько телефонов или организовать небольшую АТС, достаточно КПСВВ (часто используется для сигнализации, но подходит и для аналоговой телефонии благодаря экранированию и низкому сопротивлению).

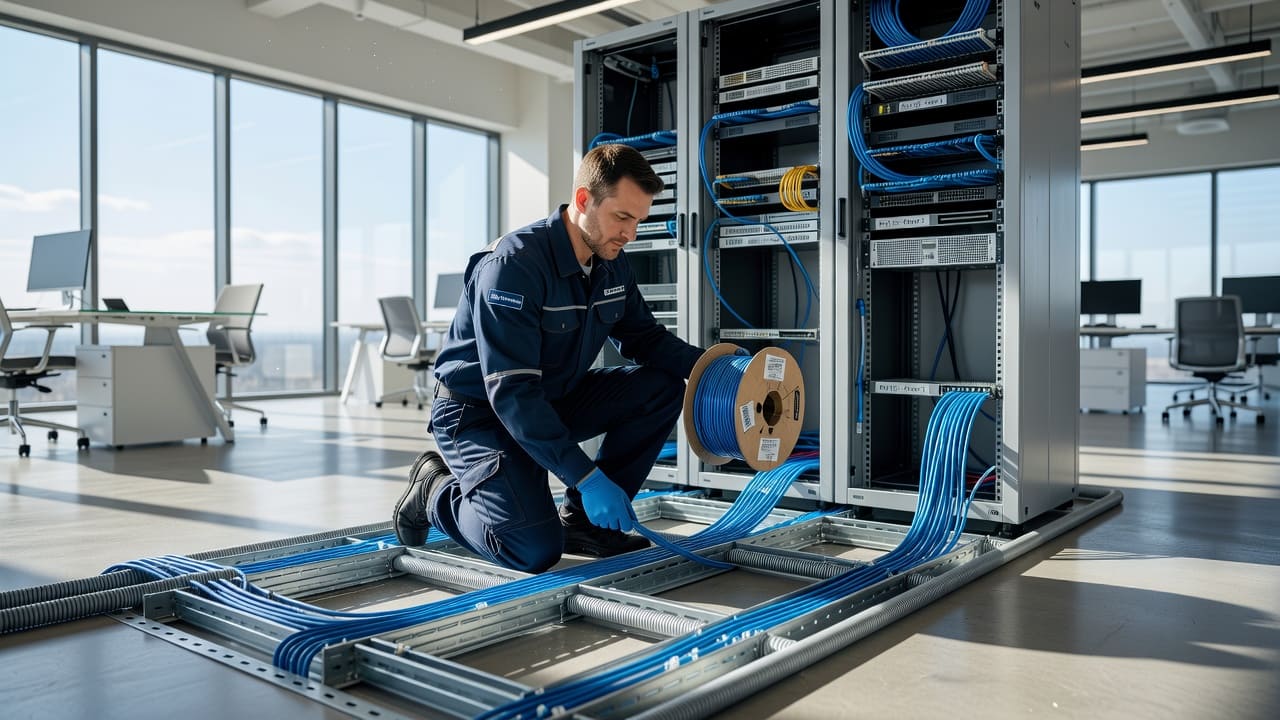

Структурированные кабельные системы (СКС): стандарты, конструкция и категории

СКС — это универсальная инфраструктура, объединяющая телефон, интернет, видео и другие слаботочные сервисы. Основа СКС — витая пара (Twisted Pair), конструкция которой включает скрутку проводников для защиты от помех. Выбор категории определяет максимальную скорость передачи данных:

Cat 5e: до 1 Гбит/с на расстоянии до 100 м. Стандарт для большинства офисов.
Cat 6: до 10 Гбит/с на расстоянии до 55 м. Для высоких нагрузок и будущих апгрейдов.
Cat 6a/7: для центров обработки данных и высокоскоростных магистралей.

Для организации СКС в офисе используйте сертифицированный кабель Cat 5e или Cat 6 от проверенных производителей. Не экономьте на качестве: дешёвая витая пара с алюминиевыми жилами (CCA) вместо меди быстро деградирует и не проходит сертификацию. Обращайте внимание на сечение жил и количество пар в оболочке.

Задача	Рекомендуемая марка	Особенность
Внутренняя телефонная разводка	ТРП, ТСВ	Дешевизна, простота монтажа
Магистраль между этажами/зданиями	ТППэп	Многопарность, влагозащита, экран
Универсальная СКС (телефон + LAN)	Витая пара Cat 5e / Cat 6	Высокая скорость, универсальность
Подключение оборудования в щите	КПСВВ	Экранирование, удобство коммутации

Правила прокладки и маркировки кабелей: чтобы всё работало и было аккуратно

Аккуратная СКС — залог лёгкого обслуживания. Следуйте трём правилам прокладки и маркировки кабелей:

Разделение потоков: слаботочные кабели (телефон, LAN) должны идти на расстоянии не менее 30–50 см от силовых линий. Пересечение — только под прямым углом. Это исключает электромагнитные наводки.
Маркировка: каждый кабель должен быть подписан с обоих концов (в розетке и в патч-панели). Используйте бирки или маркировочные кольца. Без маркировки поиск неисправности превращается в кошмар.
Запас длины: оставляйте 10–15 см запаса в розетке и 1–2 метра в серверной стойке. Это позволит переобжать коннекторы или перенести оборудование без замены всей линии.

Для вертикальных стояков используйте металлические лотки или трубы. В рабочих зонах кабель убирают в плинтусы с кабель-каналом или короба. Избегайте острых изгибов: радиус изгиба витой пары должен быть не менее 4 наружных диаметров кабеля.

Что выбрать: краткие рекомендации по применению

Для небольшого офиса с аналоговой телефонией подойдёт ТСВ или КПСВВ. Если планируется цифровая АТС и быстрый интернет — сразу закладывайте СКС на базе витой пары Cat 5e или Cat 6. Для ввода связи в здание от уличной магистрали используйте ТППэп. Всегда требуйте сертификаты на кабель: это гарантия соответствия характеристикам и отсутствия проблем при сдаче объекта. Подробная информация и расшифровка маркировки кабелей доступны в статьях.

Грамотная организация телефонной сети и СКС — это инвестиция в стабильность бизнеса. Правильный выбор марок и соблюдение стандартов прокладки обеспечивают бесперебойную связь и лёгкость масштабирования в будущем. Компания-подрядчик должна предоставлять полный комплект документации.

Часто задаваемые вопросы (FAQ) о кабелях

Можно ли использовать один кабель для телефона и интернета?

Да, витая пара Cat 5e имеет 8 жил. Для Ethernet используются 4 пары (8 жил), для аналогового телефона — 1–2 пары. Можно разделить один кабель на два сервиса, но лучше заложить отдельные линии для гибкости и соответствия стандартам СКС. Провода внутри состоят из медных жил.

Чем ТППэп отличается от обычной витой пары?

ТППэп — это многопарный магистральный кабель (до 600 пар) с фольговым экраном и полиэтиленовой изоляцией, стойкой к влаге. Витая пара (Cat 5e/6) — это кабель для горизонтальной разводки (до 4 пар) с ПВХ-изоляцией. ТППэп используют для ввода в здание, витую пару — для разводки по офисам. В конструкции ТППэп присутствует стальная броня и гидрофобная лента.

Нужно ли заземлять экран ТППэп?

Обязательно. Экран ТППэп заземляют с одной стороны (обычно в точке ввода в здание) для защиты от наводок и грозовых разрядов. Отсутствие заземления превращает экран в антенну, собирающую помехи. Это главный принцип безопасности.

Какую категорию витой пары выбрать для нового офиса?

Стандарт de facto — Cat 5e (до 1 Гбит/с). Если бюджет позволяет и есть планы на высокие нагрузки (видео, большие файлы), берите Cat 6. Cat 7 избыточен для обычного офиса и требует специального оборудования для обжима. Актуальные новости отрасли публикуются на сайте.
