Силовые кабели применяются для передачи и распределения электроэнергии в бытовых и высоковольтных сетях. В этом материале рассмотрим, какими способами можно соединять жилы и какие плюсы и минусы есть у каждого метода.
Что нужно учитывать перед началом монтажа
Перед установкой важно убедиться, что выбранный кабель подходит для электромонтажа. Важно знать фазировку жил, чтобы корректно подключить контакты.
Осмотрите изделие: на поверхности не должно быть повреждений. Обратите внимание на маркировку кабеля и тип изоляции — она должна быть негорючей и слабораспространяющей дым. Сечение жил подбирают по расчетам проекта, тем самым снижая риск перегрузки сети и возможного возгорания.
В жилых объектах используют исключительно медные кабели, так как они более надежны по электрическим и техническим характеристикам. Чаще всего монтируют типы ВВГнг или ВВГнг(А)-LS — они наиболее доступны и отвечают современным требованиям безопасности. Алюминиевую проводку в квартирах и домах прокладывать нельзя — это запрещено нормативами.
Скрыто монтировать электропроводку разрешается в полу, на потолке или в штрабах стен. Конкретный вариант выбирается в зависимости от условий и особенностей объекта.
Приблизительный объем кабеля можно определить по формуле: площадь помещения умножается на 10. Например, для квартиры в 100 м² потребуется около 1 000 метров провода. Однако точный расчет лучше доверить специалисту, который учтет выбранную схему электроснабжения и нагрузку сети.

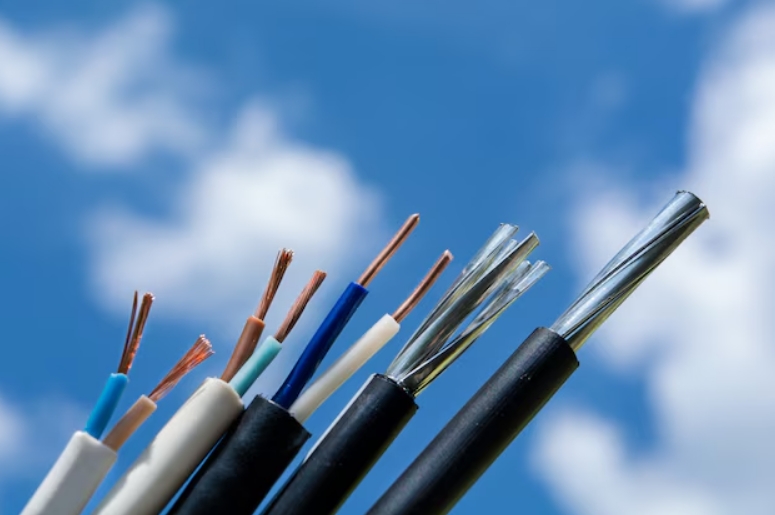

Назначение и разновидности силовых кабелей
Силовой кабель служит для передачи электроэнергии от источника питания к конечному потребителю. Классификация таких изделий зависит от области применения, конструкции, материала жил и вида изоляции. Проводники могут быть выполнены из меди или алюминия, а изоляционный слой и оболочка — из ПВХ, резины, полиэтилена, пропитанной бумаги и других материалов.
Алюминиевые кабели с бумажной изоляцией (например, марки АСБ, АСБл) рассчитаны на рабочее напряжение вплоть до 10 кВ и выше. Их применяют для подключения объектов от трансформаторных подстанций, а также в стационарных распределительных сетях. Помимо этого, выпускается множество других кабелей, различающихся материалами и конструктивными особенностями.
Кабели с полиэтиленовой изоляцией устойчиво переносят температурные колебания, влагу и негативные внешние факторы, что обеспечивает им длительный срок службы и высокую надежность.
В бытовых условиях преимущественно используются медные кабели. Для внутренней проводки чаще всего берется марка ВВГнг, обладающая негорючей изоляцией из ПВХ. При выборе сечения важно ориентироваться на нагрузку:
- 1,5 мм² — для осветительных линий;
- 2,5 мм² — для розеточных групп;
- 4–6 мм² — для подключения мощной техники и бытовых приборов.
Подготовка проводов перед соединением
Прежде чем соединять жилы, необходимо снять изоляцию. Для этого используют резак, канцелярский нож или более удобный инструмент — стриппер. Сначала удаляют защитную оболочку кабеля, затем освобождают каждую жилу от изоляционного слоя. Модели стрипперов пистолетного типа позволяют быстро зачищать провод без дополнительных усилий и риска повредить жилу.
Соединение проводов из разных материалов
Для соединения медных и алюминиевых жил часто используют винтовые клеммники. Это пластиковые или полимерные корпуса с винтовыми прижимами. Очищенные концы кабелей вставляют внутрь и затягивают винтом. Делать это нужно аккуратно, чтобы не повредить жилы. Минус такого способа в том, что со временем контакты могут ослабнуть, поэтому требуется периодическая подтяжка.
Более надежный вариант — применение медно-алюминиевых гильз (ГАМ). Внутрь гильзы помещают концы проводов с двух сторон, после чего обжимают специальными пресс-клещами. Такое соединение считается прочным, долговечным и безопасным, благодаря чему его активно используют в профессиональном электромонтаже.
Соединение кабелей пайкой
Обычную скрутку использовать запрещено: со временем контакт ослабевает, начинает греться и может привести к аварии. Чтобы сделать соединение более надежным, скрутку полностью пропаивают. Процесс довольно трудоемкий и не всегда удобен при большом объеме работ.
Качественно выполненная пайка дает надежное соединение, но при сильном нагреве может терять свои свойства. Поэтому для силовой проводки этот метод не считается оптимальным. Чаще всего пайку используют в слаботочных цепях — например, при монтаже сигнализации, телефонных и коммуникационных линий либо при работе с радиоэлементами.
Сварка силовых кабелей
Для соединения сваркой потребуется сварочный инвертор и графитовый электрод. Аппарат заранее настраивают под нужный режим.
Сначала жилы скручивают и плоскогубцами максимально затягивают соединение. Лишние концы обрезают, после чего выполняют сварку. При касании электродом действуют быстро и аккуратно, чтобы не перегреть жилу. В результате должен получиться цельный монолитный контакт. После остывания соединение тщательно изолируют — накладывают изоленту или надевают термоусадочную трубку.
Метод сварки обеспечивает прочное и долговечное соединение, однако требует опыта, аккуратности и применения спецоборудования. Кроме того, крайне важно строго соблюдать правила техники безопасности.
Соединение силового кабеля методом опрессовки
Для наращивания или соединения силового кабеля используют гильзу соответствующего диаметра, инструмент для обжима и термоусадочную трубку для изоляции. Гильза представляет собой металлическую втулку, обычно выполненную из меди, алюминия, стали или покрытую оловом.
Перед монтажом с концов проводов снимают изоляцию на половину длины гильзы. Жилы должны плотно войти внутрь без зазоров. После этого гильзу обжимают специальными пресс-клещами. Готовый контакт изолируют с помощью термоусадки либо нескольких слоев изоленты.
Опрессовка считается одним из самых надежных способов соединения кабеля: она обеспечивает отличную механическую прочность и долговечность контакта. Недостаток метода — невозможность последующей разборки, так как гильза после обжатия становится неотъемлемой частью соединения.
Для качественной изоляции заранее подбирают термоусадочную трубку подходящего размера. После монтажа ее нагревают строительным феном или газовой горелкой до полного обжатия жилы.
Соединение кабеля зажимами
Другой популярный способ — использование самозажимных клеммников. Они выпускаются разных типов и рассчитаны на определенное количество проводов. На корпусе указывают основные параметры: допустимое сечение жил, длину зачистки и номинальный ток.

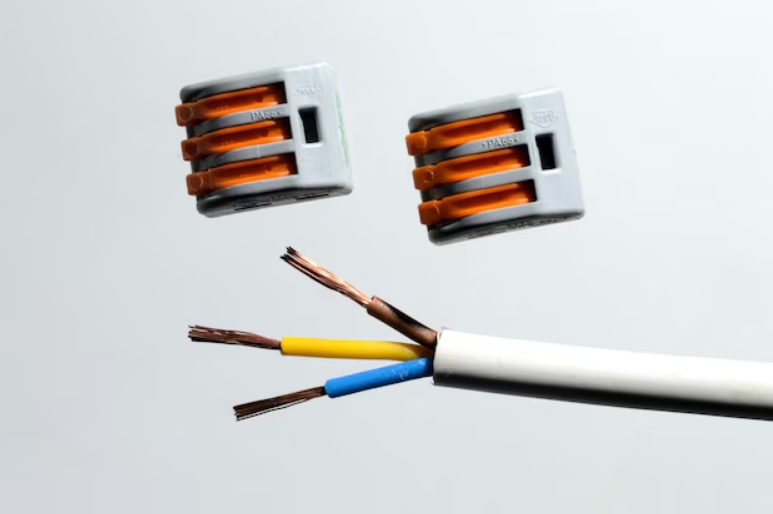

- Рычажные клеммники — многоразовые. Чтобы подключить жилу, достаточно поднять рычаг, вставить зачищенный конец и опустить фиксатор. Если длина зачистки соответствует рекомендациям, дополнительная изоляция не требуется.
- Пружинные клеммники — одноразовые. Кабель просто вставляется до упора в отверстие, где его фиксирует пружинный зажим. При условии правильной подготовки жилы изоляция также не требуется.
Существуют клеммы как для медных, так и для алюминиевых проводов. Для последних в конструкцию может быть добавлена специальная паста, предотвращающая окисление металла. Такие соединения выдерживают значительные нагрузки и могут объединять как монолитные, так и многопроволочные жилы.
Несмотря на удобство и скорость монтажа, клеммники менее долговечны и рекомендуются в основном для цепей освещения. Для розеток и более мощных потребителей предпочтительнее применять опрессовку, сварку или другие надежные методы.
Как выполнить муфтовку силового кабеля с пластмассовой изоляцией
Процесс монтажа соединительной муфты включает несколько этапов. Расскажем подробнее, что нужно сделать:
- Снять внешнюю оболочку кабеля.
- Аккуратно обрезать бронеленты, при этом оставить примерно 10 мм поясной изоляции от линии среза.
- Выполнить заземление брони.
- Установить на кабель защитный кожух.
- Зачистить изоляцию на участках, где будут установлены болтовые соединители.
- Надеть изолирующие манжеты.
- Зафиксировать соединители, плотно затянуть болты.
- С помощью газовой горелки усадить изоляционные манжеты.
- После их охлаждения стянуть все жилы для компактности.
- Усадить поверх защитный кожух.
Мы разобрали несколько способов соединения силовых кабелей. Знание этих методов позволит выбрать наиболее удобный и безопасный вариант для конкретной задачи.
