Как устроен силовой кабель и за счет чего он надежно передает электроэнергию? Разберем основные моменты.
Силовые кабели — это особый вид кабельно-проводниковой продукции, предназначенный для доставки электрической энергии от источника питания к распределительным системам зданий и промышленных объектов. Они применяются в разных условиях: от бытовых электросетей и офисных центров до ТЭЦ, ГЭС и крупных производств.

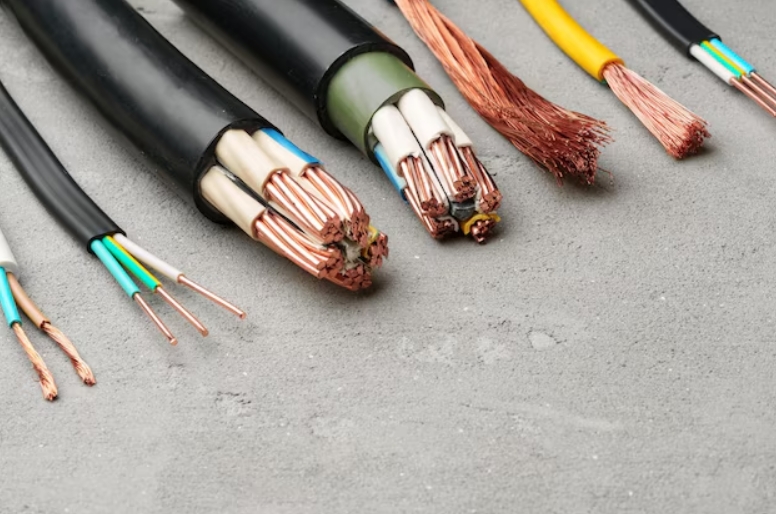

Конструкция силового кабеля
По сравнению с другими видами кабелей, силовой отличается более сложным строением. Это связано с тем, что он должен выдерживать повышенные нагрузки и работать в условиях повышенных требований к безопасности. Каждая жила окружена собственной изоляцией, поверх которой располагается внешний защитный покров. За счет этого силовой кабель имеет более высокий уровень защиты при эксплуатации.
Рассмотрим основные элементы конструкции.
Токопроводящая жила
Главная деталь любого силового кабеля — это жила, по которой проходит электрический ток. В качестве материала используют медь, алюминий или реже специальные сплавы. Сечение и форма жилы (круглая, секторная, сегментная или плоская) зависят от назначения кабеля и допустимой мощности.
- Медные жилы отличаются высокой проводимостью и удобством при монтаже.
- Алюминиевые менее проводящие, но доступнее и имеют меньший удельный вес.
Силовые кабели бывают как одножильные, так и многожильные, что расширяет варианты их применения.
Изоляция
Защищает жилы от механических повреждений и внешних воздействий, таких как влага и химически агрессивная среда. Для ее изготовления применяют пластик, резину или пропитанную маслом бумагу. Толщина изоляции определяется номинальным напряжением кабеля и характеристиками выбранного материала.
Сегодня чаще всего используют резину и пластик, так как они обеспечивают надежность, долговечность и гибкость в эксплуатации. Для удобства монтажа и быстрой идентификации токопроводящих жил изоляцию окрашивают в разные цвета. Она может располагаться как на каждой отдельной жиле, так и поверх всего кабельного пучка.
Внутренняя оболочка
Служит для защиты изоляции жил от механических повреждений, а также для заполнения пустот внутри конструкции кабеля. Внутренняя оболочка обычно выполняется из полимерных материалов с добавлением специальных компонентов, которые придают ей нужные свойства. В процессе монтажа данный слой при необходимости может быть удален.
Экран
Слой из металлической оплетки или фольги предназначен для защиты кабеля от электромагнитных наводок и блуждающих токов. Экранирование позволяет повысить качество передаваемой электроэнергии и в некоторых случаях выполнять функцию заземления. Вид экрана подбирается в зависимости от условий эксплуатации и требований к кабелю, причем тонкие и легкие материалы обеспечивают высокую гибкость и надежно подавляют помехи.
Разделительный слой
Представляет собой комплекс защитных лент с электропроводящими свойствами. Основная задача — препятствовать проникновению влаги и других внешних воздействий при повреждении оболочки. Разделительный слой обладает водоблокирующими свойствами и набухает при контакте с водой, что исключает её проникновение внутрь кабеля. Дополнительно он предотвращает просачивание материала оболочки между проволоками экрана при производстве.
Броня
Предназначена для защиты кабеля от повышенных механических нагрузок. Обычно её изготавливают из стальной ленты или проволоки, уложенной спирально с перекрытием. Такая конструкция обеспечивает высокую прочность и надежность даже в тяжелых условиях эксплуатации. При выборе бронированных моделей важно учитывать номинальное напряжение, сечение жил, разновидность брони и класс гибкости кабеля, что позволяет подобрать вариант под конкретные задачи.
Внешняя оболочка (защитный покров)
Является завершающим защитным слоем силового кабеля. Предохраняет от механических воздействий, влаги, ультрафиолета и других неблагоприятных факторов. Для изготовления внешней оболочки применяют пластик, резину или металл. От этого зависит, в каких условиях может эксплуатироваться конкретный кабель — в помещениях, на улице, под землей или в промышленных зонах с агрессивной средой.
Все силовые кабели, независимо от области применения и условий использования, отличаются многослойной конструкцией и наличием целого комплекса защитных элементов. Благодаря этому они сохраняют стабильность работы даже в наиболее тяжелых условиях эксплуатации, обеспечивая надежность и полноценную защиту электрической сети.
