В процессе строительства и обустройства зданий одной из важнейших задач является правильная прокладка кабельных линий. Современные промышленные предприятия, офисные комплексы, торговые центры и производственные площадки не могут обойтись без единой инфраструктуры, в которую включены линии различного назначения: силовые, информационные, сигнальные. Обычно все они укладываются в общие траншеи или кабельные каналы, где находятся рядом друг с другом. Однако в таких условиях возникает серьёзная проблема — электромагнитные помехи. Простая изоляция жил и защитная оболочка не обеспечивают полной защиты от наводок, что может привести к перебоям в работе оборудования и потере данных. Для решения этих задач и применяют экранированные кабели.
Зачем нужен экран в кабеле
Опасность заключается не только во внешних электромагнитных излучениях. Сами жилы кабеля могут работать как антенны, усиливая наведённые помехи. Это особенно критично в системах передачи данных, где даже небольшие искажения сигнала способны повлиять на скорость и стабильность связи. Экранирующий слой выполняет сразу несколько функций:
- снижает воздействие внешних помех;
- предотвращает появление собственного электромагнитного поля, способного влиять на соседние линии;
- обеспечивает возможность надёжного заземления кабеля;
- минимизирует риск возникновения разности потенциалов на стыках и в местах соединения.
Фактически экран является дополнительным уровнем защиты, который позволяет гарантировать стабильность работы оборудования и безопасность эксплуатации электрических систем. Именно это делает экранированные кабели незаменимыми в ответственных зонах.
Материалы для экранов
В зависимости от назначения и условий эксплуатации экраны могут изготавливаться из разных материалов:
- фольгированные слои (алюминиевые или медные);

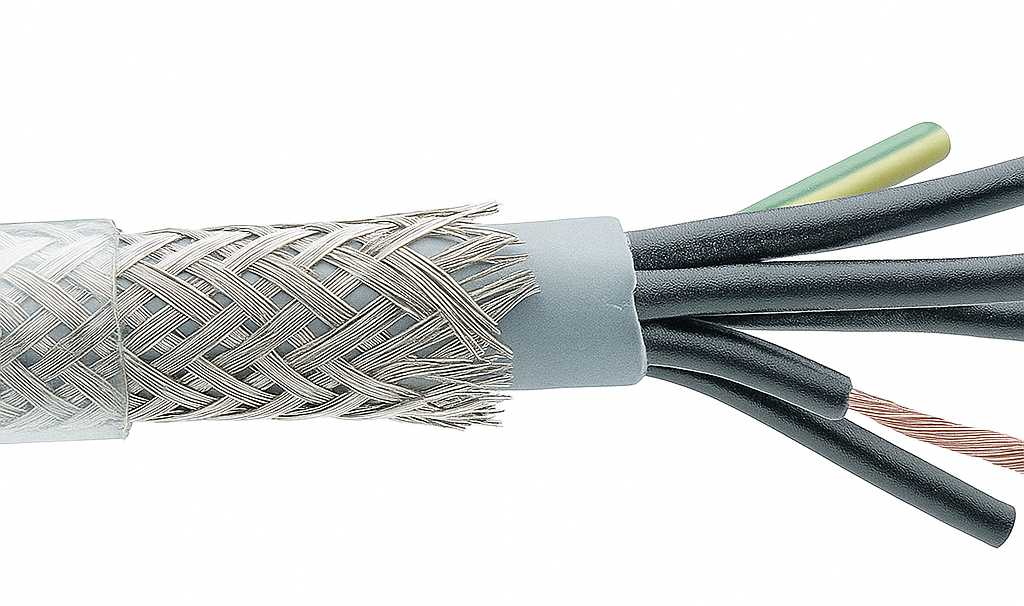

- металлическая оплётка, чаще всего из меди;
- полимерные проводящие соединения;
- специальные виды электропроводящей бумаги.
При необходимости используют комбинированные варианты, когда в конструкции сочетаются несколько видов защиты. Это позволяет добиться максимальной эффективности в сложных условиях.
Какой тип экрана выбрать
Выбор конкретного решения зависит от задач. Для кабелей с напряжением до 3 кВ чаще всего применяют фольгу или медную оплётку. Если линия предназначена для передачи данных, где особенно важна защита от наводок, используют многослойные или комбинированные экраны. Такой подход обеспечивает устойчивость канала даже в условиях сильного электромагнитного фона.
Как определить, что кабель экранирован
Узнать тип кабеля можно по маркировке, которая наносится на его оболочку. В большинстве случаев экранированные изделия имеют символ «Э» в аббревиатуре. Но здесь есть нюанс: если номинальное напряжение превышает 6 кВ, наличие экрана считается обязательным, поэтому буква «Э» в маркировке может не указываться.
Основные разновидности экранированных кабелей
Существует несколько типов кабелей с экранирующим слоем, различающихся по назначению:
- Силовые напряжением до 220 кВ / 50 Гц. В зависимости от уровня напряжения экран может располагаться как внутри изоляции, так и поверх неё. Выбор места зависит от требуемого уровня защиты.
- Для передачи данных. Так называемые контрольные линии требуют высокой устойчивости к помехам, ведь от качества сигнала напрямую зависит работа оборудования.
- Комбинированные. В них сочетаются функции силовых и сигнальных линий. Такие решения применяются для одновременной передачи энергии и команд управления к подвижным механизмам. Наружная оболочка часто изготавливается из прочной резины, а экран обеспечивает бесперебойную работу даже в условиях сильных электромагнитных наводок.
- Сигнальные для систем охранной и пожарной сигнализации. Они должны гарантированно передавать команды блокировки и тревоги, поэтому без защиты от внешних воздействий не обходятся.
- Связи для телефонии и интернета. В телекоммуникационных сетях особенно ценятся качество и стабильность сигнала, поэтому такие решения используются как внутри зданий, так и при наружной прокладке.
Экранированные кабели — это надёжный выбор для объектов, где важны стабильность передачи данных, защита от электромагнитных наводок и безопасность эксплуатации электрооборудования. Они используются в промышленности, на строительных площадках, в системах связи и охраны. Разнообразие типов и конструкций кабелей у нас на сайте позволяет подобрать подходящий вариант под любые задачи: от силовых линий до телекоммуникационных сетей.
